Opis produktu

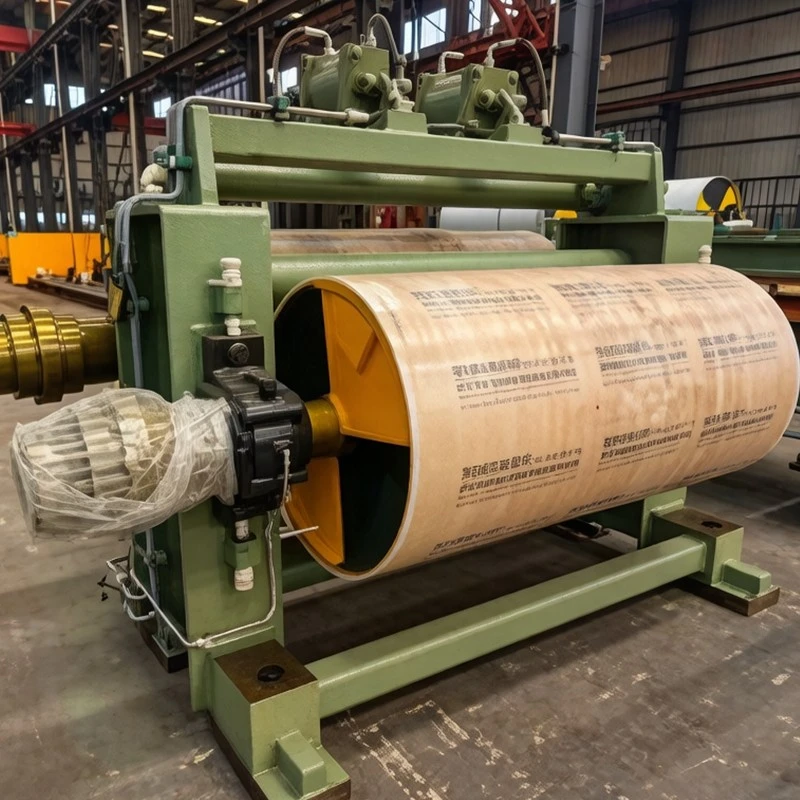

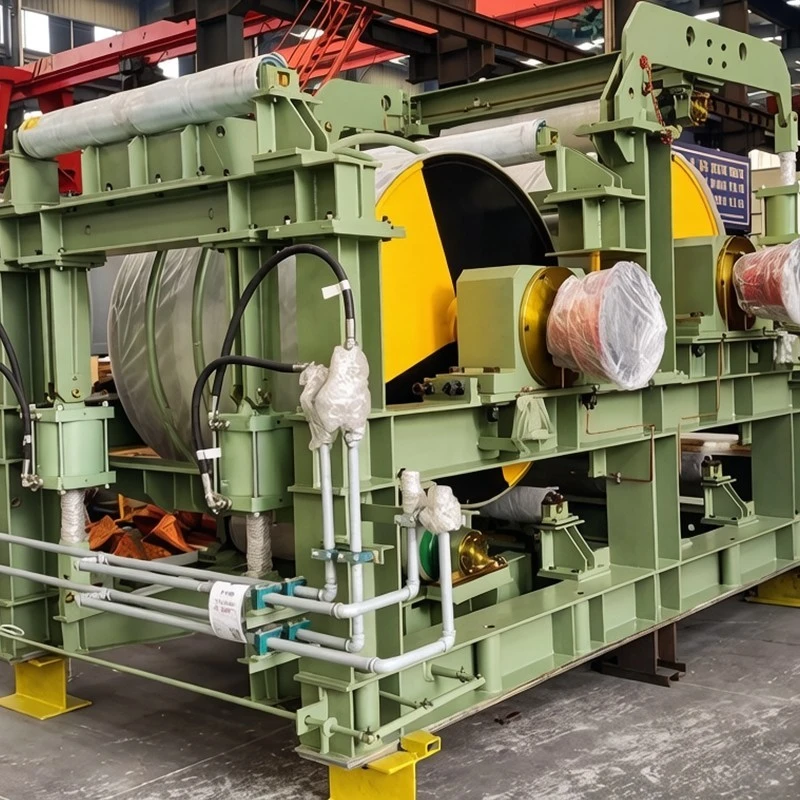

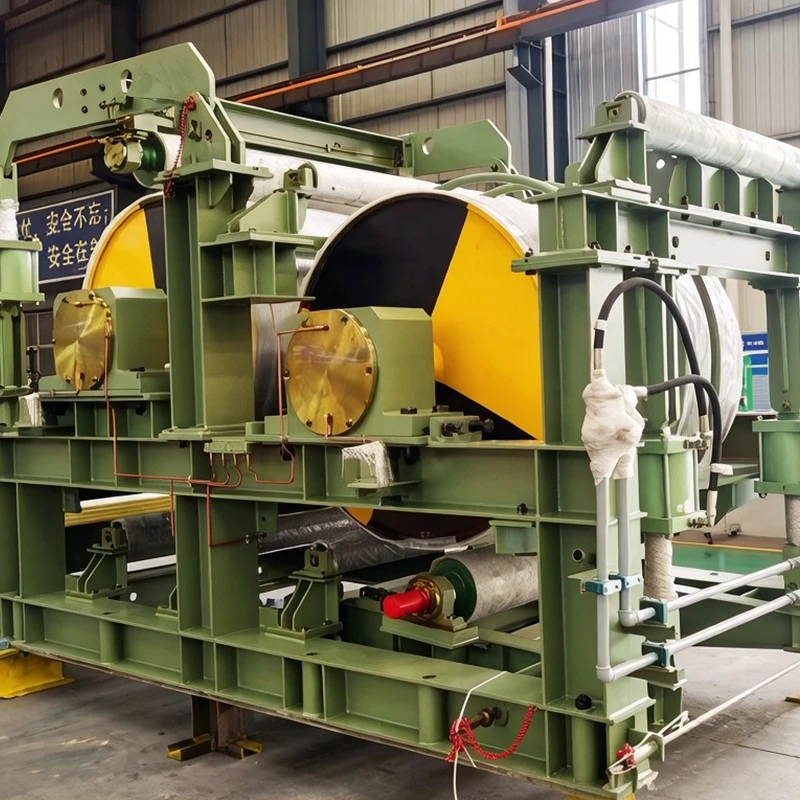

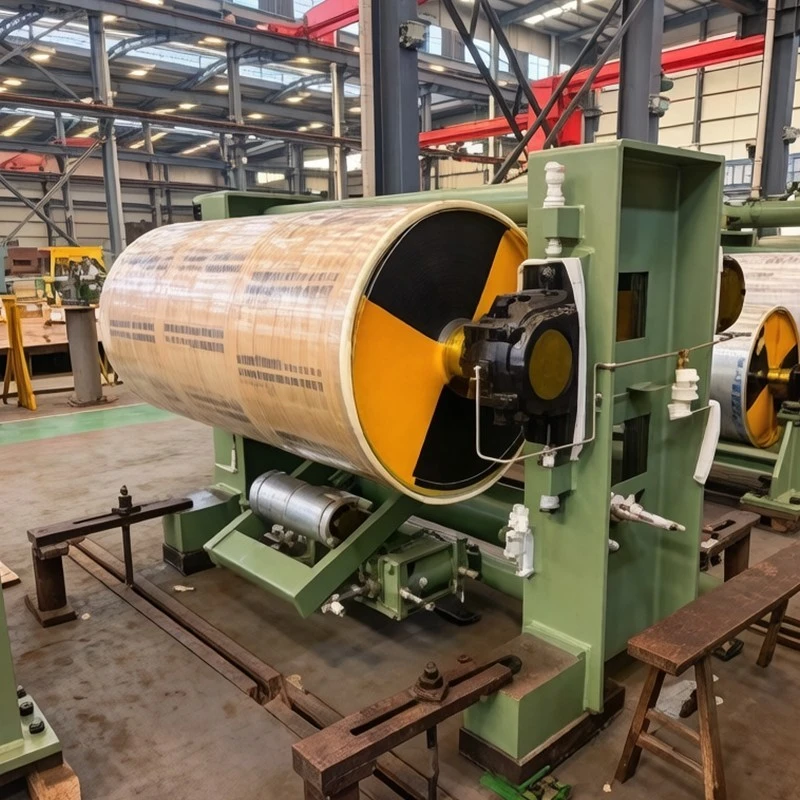

Wyprodukowany w naszym wyspecjalizowanym warsztacie sprzętu metalurgicznego w Jingjiang, nasza rolka napinająca jest precyzyjnym zespołem rolek napinających wstęgę, zaprojektowanym dla linii ciągłego przetwarzania taśm, w tym walcowni na zimno, linii ciągłego cynkowania (CGL), linii wytrawiania i linii ciągłego wyżarzania (CAL). Wykorzystując 26 lat doświadczenia w produkcji ciężkiej i zaopatrując światowych producentów stali, takich jak POSCO, JFE i Baowu, produkujemy każdą rolkę napinającą w konfiguracjach dwu-, trzy-walcowych lub czterowalcowych, napędzanych indywidualnymi silnikami wektorowymi prądu przemiennego lub przekładniami różnicowymi. Generując kontrolowane tarcie pomiędzy powierzchniami walców a przesuwaną taśmą, ta wysokowydajna rolka napinająca ustala dokładną różnicę naprężenia taśmy wymaganą do wyeliminowania błądzenia się taśmy, wyrównania kształtu walcowania i niższej odporności na odkształcenia metalu, zapewniając przetwórcom taśm na zimno niezawodny rdzeń kontrolujący naprężenie, stworzony do ciągłej, szybkiej produkcji.
Aplikacje
Linie ciągłego trawienia i kwasu:Tworzenie naprężenia przed i za odpływem w celu rozbicia kamienia i zapewnienia wejścia płaskiego paska do kąpieli kwasowych.
Linie do ciągłego cynkowania i powlekania kolorowego:Utrzymywanie stabilnego napięcia taśmy w cynkowych garnkach, piecach suszących i wieżach chłodniczych.
Linie do ciągłego wyżarzania (CAL):Kontrolowanie naprężenia taśmy wewnątrz pionowych pętli pieca, aby zapobiec odchyleniom i wyboczeniu taśmy.
Młyny typu Skin-Pass i prostowniki naprężenia:Dostarczanie wysokiego napięcia różnicowego wymaganego do rozciągnięcia paska i poprawy jego płaskości.
Specyfikacje techniczne
|
Standardy projektowe |
Normy dotyczące maszyn do walcowania na zimno, ISO 9001, JB/T 5000 |
|
Konfiguracje rolek |
Zestawy uzdy 2-rolkowe, 3-rolkowe lub 4-rolkowe (konfiguracje typu S-wrap) |
|
Szerokość paska Pojemność |
600 mm do 2200 mm; Grubość taśmy: 0,15 mm do 6,0 mm |
|
Średnice rolek |
300 mm do 1200 mm; Długość beczki rolkowej do 2600 mm |
|
Ocena naprężenia paska |
10 kN do 350 kN (kontrolowane napięcie różnicowe T) |
|
Szybkość linii |
Do 1200 m/min |
|
Konstrukcja korpusu rolkowego |
Kuta stal stopowa (42CrMo) z wewnętrznymi żebrami usztywniającymi lub odkuwkami drążonymi wyważającymi dynamicznie |
|
Opcje powlekania powierzchni |
Elastomer poliuretanowy o wysokim współczynniku tarcia, specjalistyczny kauczuk nitrylowy, chromowanie lub węglik wolframu natryskiwany termicznie (WC) |
|
Standard równoważenia |
Wyważanie dynamiczne zgodnie z normą ISO 1940 klasa G2.5 / G1.6 |
Możliwości dostosowywania
Powłoka powierzchniowa Dopasowanie:Powłoki poliuretanowe (Shore A 85–95) zapewniające odporność chemiczną na mokro/sucho lub powłoki z węglika wolframu zapewniające wysoką odporność na zużycie i brak śladów na blachach samochodowych o wysokiej wytrzymałości.
Konfiguracje systemu napędowego:Indywidualne napędy silnikowe z hamowaniem regeneracyjnym lub mechanicznie sprzężone planetarne napędy różnicowe.
Zintegrowane tensometry tensometryczne:Wstępnie wyposażone w cyfrowe ogniwa obciążnikowe z blokiem poduszkowym do sprzężenia zwrotnego naprężenia paska w pętli zamkniętej.
Szybkowymienne kliny rolkowe:Symetrycznie zaprojektowane kliny walcowe, które ułatwiają szybkie wyciąganie walców podczas planowej konserwacji powłoki.
Ograniczenie zerowego MOQ:Zaprojektowane na zamówienie do indywidualnej wymiany rolek lub dostarczane jako kompletne wielorolkowe stojaki na maszyny.
Kontrola jakości
Akredytacje produkcyjne:Zarządzanie jakością spawania ISO 9001:2015, ISO 14001:2015 i ISO 3834-2.
Pełna identyfikowalność kodów QR procesu:Każdy kuty korpus walca, partia powłoki, wał krótki i łożysko baryłkowe są opatrzone indywidualnym kodem QR powiązanym z certyfikowanymi zapisami kontroli.
Badania nieniszczące:100% badania ultradźwiękowe (UT) odkuwek walcowanych; 100% weryfikacja przyczepności i twardości wszystkich powłok z elastomerów i węglika wolframu.
Precyzyjne równoważenie dynamiczne:Testy wyważania dynamicznego przy dużej prędkości przeprowadzane na wszystkich rolkach, aby zapobiec wibracjom i śladom rezonansowym na cienkich taśmach.
Ciężkie opakowanie oceaniczne:Obrobione maszynowo czopy pokryte środkami zapobiegającymi rdzy, korpusy rolek owinięte wielowarstwowymi gumowanymi kocami ochronnymi i zapakowane w ciężkie drewniane skrzynie konstrukcyjne.
Często zadawane pytania
P: W jaki sposób rolki uzdy zapobiegają poślizgowi taśmy, chroniąc jednocześnie wrażliwe powierzchnie taśmy?
Odp.: Wybieramy rolki o średnicach zapewniających wystarczający kąt opasania kontaktowego (równanie tarcia Eulera) i nakładamy niestandardowe powłoki poliuretanowe lub drobno zmielony węglik wolframu. Zapewnia to wysokie współczynniki tarcia bez zarysowania powierzchni walcowanych na zimno lub powlekanych.
P: Jaki jest typowy czas realizacji zestawu rolek napinających?
Odp.: Produkcja i precyzyjne nakładanie powłok zwykle wymagają od 3 do 4 miesięcy od podpisania rysunku do dostawy.
P: Jaką gwarancję zapewniacie?
Odp.: Zapewniamy 18-miesięczną gwarancję od momentu przybycia na miejsce lub 12 miesięcy od rozpoczęcia komercyjnego użytkowania (w zależności od tego, co nastąpi wcześniej).
P: Jakie warunki płatności są akceptowane?
Odp.: Standardowe warunki handlowe obejmują 30% zaliczki, 40% płatności za kamienie milowe w produkcji i 30% salda przed wysyłką eksportową, płatne w USD, EUR lub RMB.
